|
|
| 针对现在一般地坪涂料难以达到GMP规范中对高洁净场所的严苛要求，我公司开发了环氧自流平系列，由特种环氧树脂为基料配制而成，具有绿色环保、光泽度高、一次性成膜厚、漆膜强韧耐磨等优良性能，是洁净度要求高的电子企业、制药企业等厂房理想的地坪涂装系列。 |
|
适用范围
|
技术指标
|
|
|
|
|
|
|
|
|
|
★ 航天、航空等无尘无菌的高度特殊化的场所。
|
试验项目
|
|
指标
|
|
★ GMP制药厂、医院、血液制品等无尘菌室、精密机械、微电子制造工厂、机械及化学综合性能要求高的区域。
|
干燥时间，H
|
表干（H）
|
≤6
|
| 实干（H）
|
≤24
|
|
|
|
拉伸强度，Mpa
|
≥9
|
|
性能特点
|
弯曲强度，Mpa
|
≥7
|
|
★ 表面平滑、美观、达镜面效果
|
抗压强度，Mpa
|
≥85
|
|
★ 无溶剂、无气味、无污染、无毒；
|
邵氏硬度
|
≥75
|
|
★ 具有耐酸、耐碱，耐化学品等性能；
|
流平性，cm
|
≥5min
|
|
★ 对潮气、盐雾、油类及有机溶剂都有良好的抗性；
|
耐磨性（750g/500r，失重，g)
|
≤0.02
|
|
★ 耐磨、耐压、耐冲击、耐高温、防水、有一定的弹性；
|
耐10%硫酸
|
144H无明显变化
|
|
★ 面层施工一次成型，快速方便。
|
耐10%氢氧化钠
|
144H无明显变化
|
|
|
|
耐10%盐水
|
48H无明显变化
|
|
|
|
耐汽油，120#
|
耐
|
|
|
|
粘接强度，Mpa
|
≥2
|
|
系统特征
|
|
★ 无溶剂型，双组份，实色，亮光或哑光；
|
|
★ 厚度1-5mm；
|
|
★ 一般使用年限为10-15年
|
|

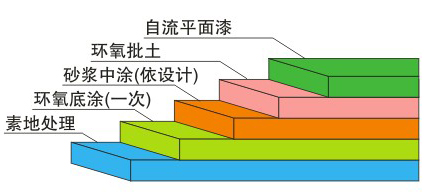

施工工艺
|
|
工艺名称
|
具体做法及要求
|
参考用量
|
|
底涂层
|
1.使用无溶剂型环氧底漆：主漆和固化剂按比例混合，并搅拌均匀；
|
0.15-0.2Kg/m2
|
|
2.用滚筒均匀地涂刷，无漏涂。
|
|
3.门边、墙角、墙脚、机脚等使用毛刷刷涂。
|
|
中涂砂浆
|
1.使用无溶剂型环氧中涂漆：主漆和固化剂按比例混合后加40～100目石英砂搅拌均匀；
|
0.7kg/m2
|
|
2.用批刀整体满刮1～2遍；
|
|
3.待固化后，打磨批刀痕等缺陷处， 并清理干净。
|
|
腻子层
|
1.使用无溶剂型环氧中涂漆：主漆和固化剂按比例混合后加适量填料（如石英粉、滑石粉）搅拌均匀；
|
0.3 kg/m2
|
|
2.用批刀批括1-2遍，重点是填补地面的坑洞缺陷处；
|
|
3.待固化后，打磨批刀痕等缺陷处，用吸尘器、鸡毛禅、拧干的湿毛巾等清理干净。
|
|
封闭层
|
1.使用无溶剂型环氧面漆，按比例混合，搅拌均匀；
|
0.15-0.20 kg/m2
|
|
2.用批刀进行封闭式批平。
|
|
面涂层
|
1.使用无溶剂环氧自流平面漆，主漆和固化剂按比例混合，搅拌均匀；
|
1.0-1.5 kg/m2
|
|
2.用准备好的镘刀进行自流平镘面或用无气喷涂机喷涂。
|
